스마트 모터 진단 시스템

모터에 별도 센서를 달지 않고 전압과 전류만으로 전기적·기계적 결함을 동시에 진단합니다. 고장이 나기 전에 이상 징후를 잡아내 계획 정비로 전환할 수 있습니다.

모터가 곧 센서입니다

회전기기에 이상이 생기면 반드시 소모 전력의 변화가 따라옵니다. 베어링이 마모되거나 축이 어긋나거나 부하가 달라지면, 그 변화가 전류와 전압 파형에 흔적을 남깁니다.

이 시스템은 그 흔적을 읽습니다. 진동 센서나 온도 센서를 기기마다 붙이지 않고, 전기실에서 전압·전류만 계측해 현장 설비의 상태를 판단합니다. 회전기기 자체가 센서 역할을 하는 방식이라 설치 부담과 유지 비용이 적습니다.

무엇을 진단하나

기계적 결함

  • 축 정렬 불량 (Misalignment)
  • 회전체 불평형 (Unbalance)
  • 베어링 하우징 이상
  • 회전자(Rotor) 이상
  • 공극 변화

전기적 결함

  • 모터 내·외부 전기적 이상
  • 전압·전류 불평형
  • 고조파(하모닉스) 이상
  • 역률, 유효·무효 전력 이상
  • 전력 효율 저하

진단 결과는 모터 상태 평가와 경보(Warning)로 정리돼 나옵니다. 적용 대상은 팬·송풍기, 감속기, 펌프, 압축기 등 3상 전동기로 구동되는 회전기기 전반입니다.

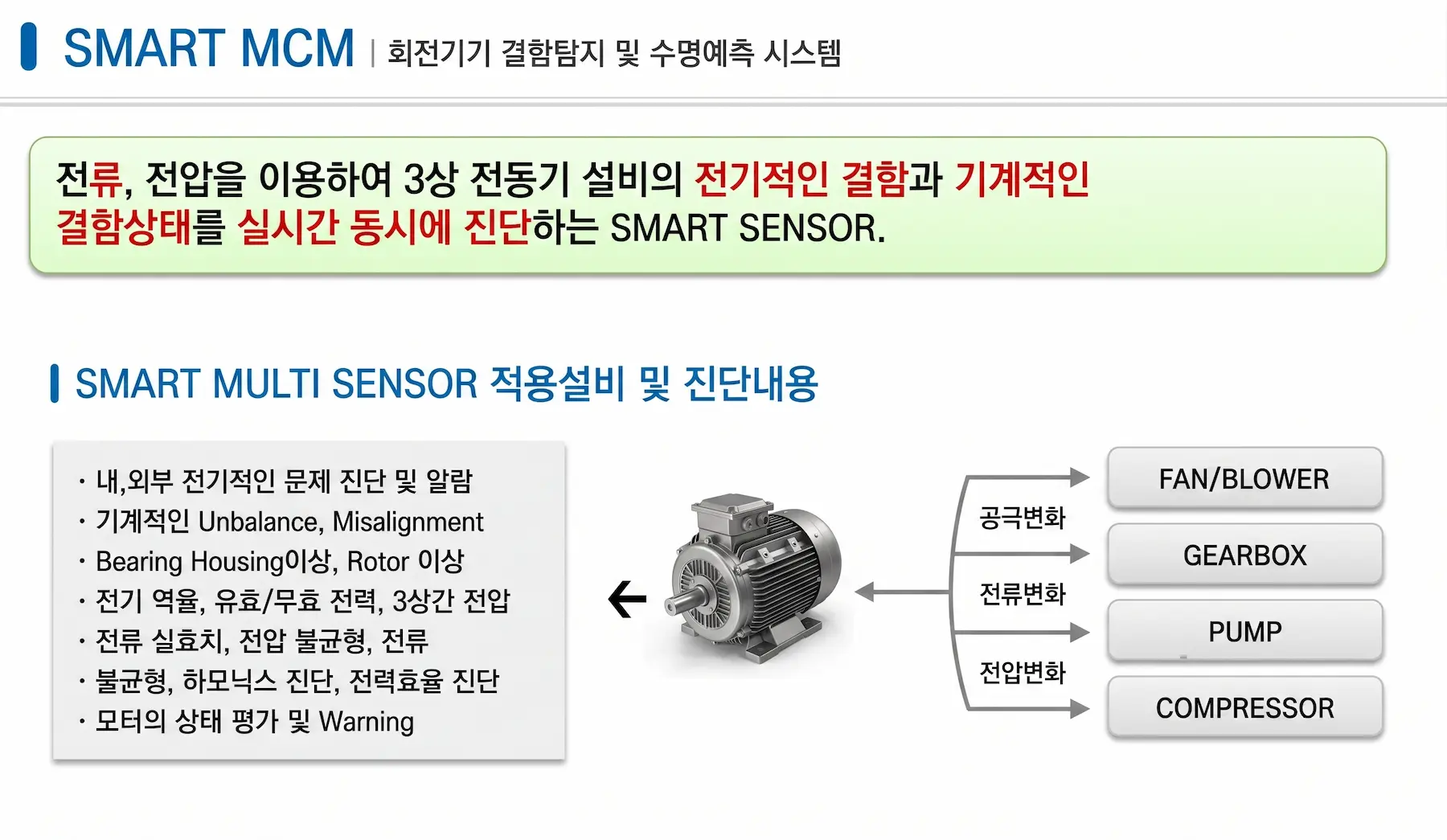

전류·전압 기반 진단 항목과 적용 설비
※ 진단 항목과 적용 설비

진단 원리

설비를 가동하면 시스템이 먼저 정상 상태를 학습합니다. 전압을 입력으로, 전류를 출력으로 보고 그 관계를 수식 모델로 만듭니다. 이후에는 실제 계측값과 모델이 예측한 값의 차이를 계속 감시합니다.

정상일 때는 두 값이 거의 일치해 차이 스펙트럼이 평탄합니다. 결함이 생기면 특정 주파수에서 봉우리가 솟습니다. 어느 주파수에서 나타나는지가 결함의 종류를 가리킵니다. 설비마다 기준값을 사람이 정해 넣을 필요가 없다는 것이 이 방식의 장점입니다.

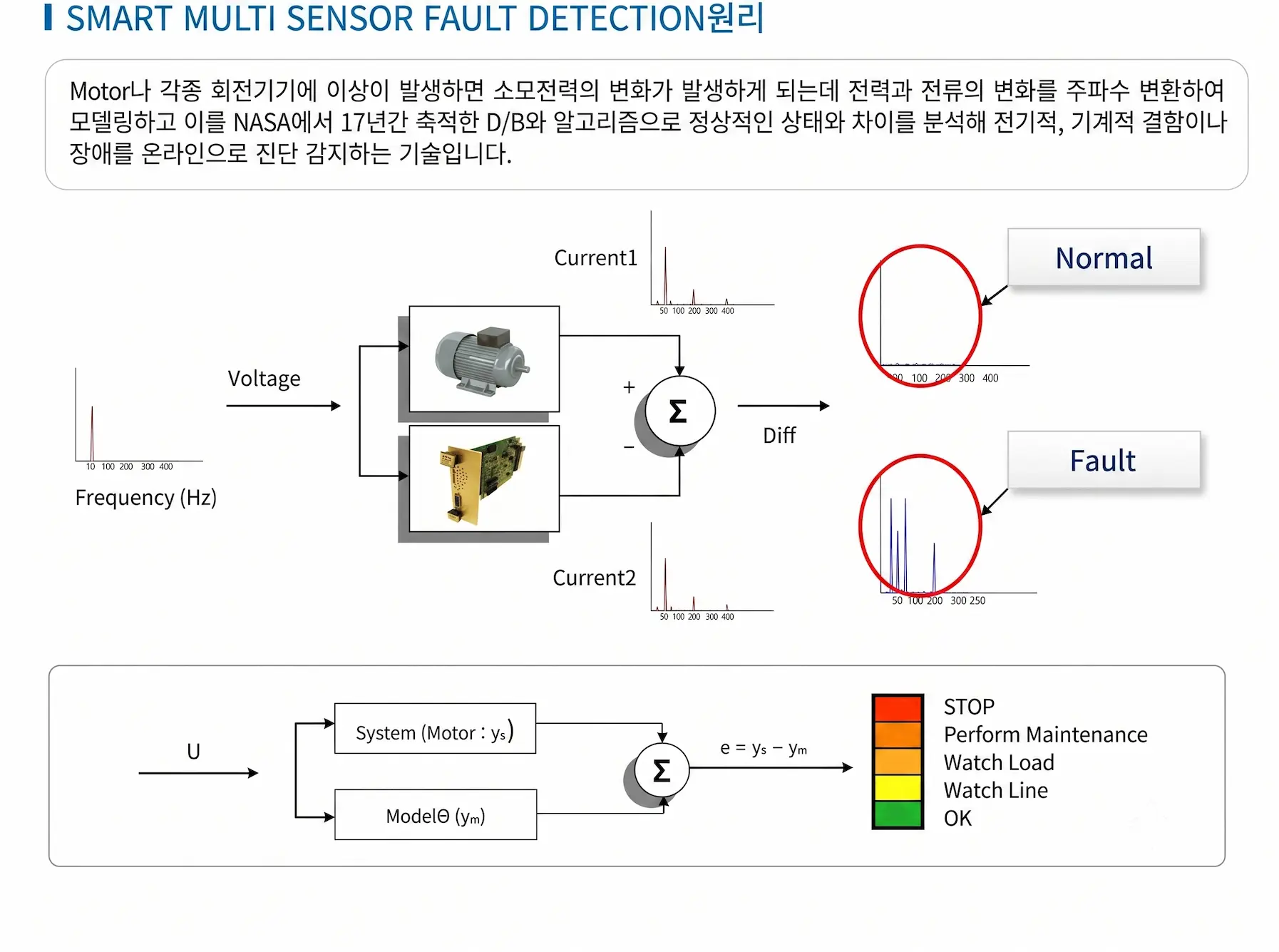

정상 상태 모델과 실측값의 차이를 비교하는 진단 원리
※ 모델 예측값과 실측값의 차이로 결함을 판별합니다

판정 5단계

STOP즉시 정지가 필요한 상태
Perform Maintenance정비를 시행해야 하는 상태
Watch Load부하 측 이상 징후 — 관찰 필요
Watch Line전원 측 이상 징후 — 관찰 필요
OK정상

현장 담당자가 파형을 해석할 필요 없이 색상과 단계로 바로 판단할 수 있습니다. 예지보전 전문 인력을 따로 두지 않아도 운영이 가능한 구조입니다.

설치 방식

현장 설비에는 손을 대지 않습니다. 전기실 MCC 반 내부에 계측기를 설치하고, 기존 CT·PT에서 전압과 전류를 받습니다. 운전 중인 모터에 접근하거나 배관·축을 개방할 필요가 없습니다.

수집된 데이터는 RS485 Modbus 또는 이더넷으로 관제 소프트웨어에 전달됩니다. 웹 화면으로 원격 접속할 수 있고, 기존 SCADA·DCS 같은 상위 제어 시스템과도 표준 통신으로 연계됩니다. 단독 설비 한 대만 감시할 수도 있고, 여러 설비를 묶어 중앙에서 통합 관제할 수도 있습니다.

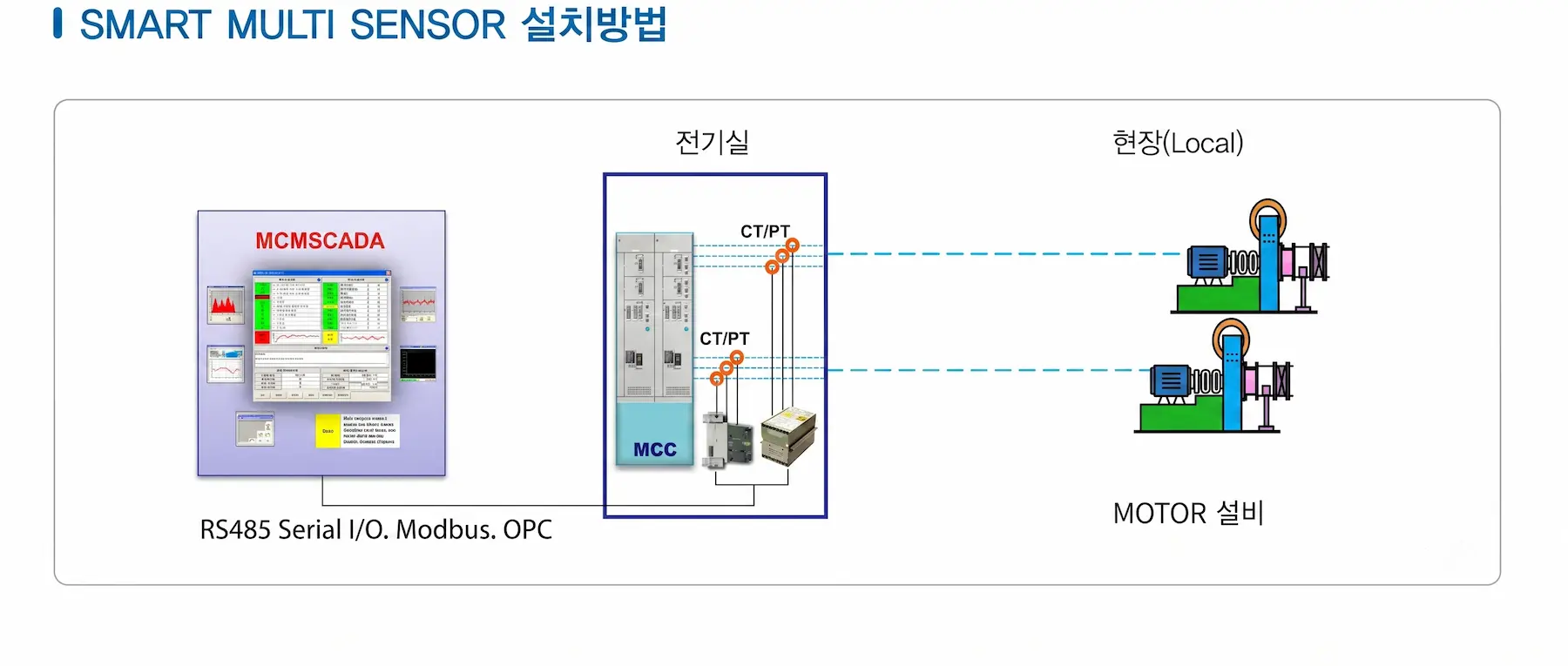

전기실 MCC 반에서 현장 모터 설비까지의 연결 구성
※ 전기실 계측 — 현장 설비 연결 구성

통합 관제 소프트웨어

여러 설비의 상태를 한 화면에서 봅니다. 설비별로 기계적·전기적 상태를 색상 경보로 표시하고, 경보가 뜬 원인을 함께 제시합니다.

  • 추이 감시 — 상태 변화를 시간축으로 추적
  • 스펙트럼 분석 — 결함 주파수 확인
  • 결함 분석 · 원인 규명 — 경보의 원인을 지목
  • 잔여 수명 예측 및 조치 제안 — 수리 작업 의뢰로 연결
  • 보고서 출력 — 상태 평가 리포트 생성
  • 작업 지시 — 정비 요청 발행

기존 설비자산관리 시스템(EAM·ERP·MES 등)과 데이터를 연계해, 진단 결과를 정비 계획과 자산 관리에 반영할 수 있습니다.

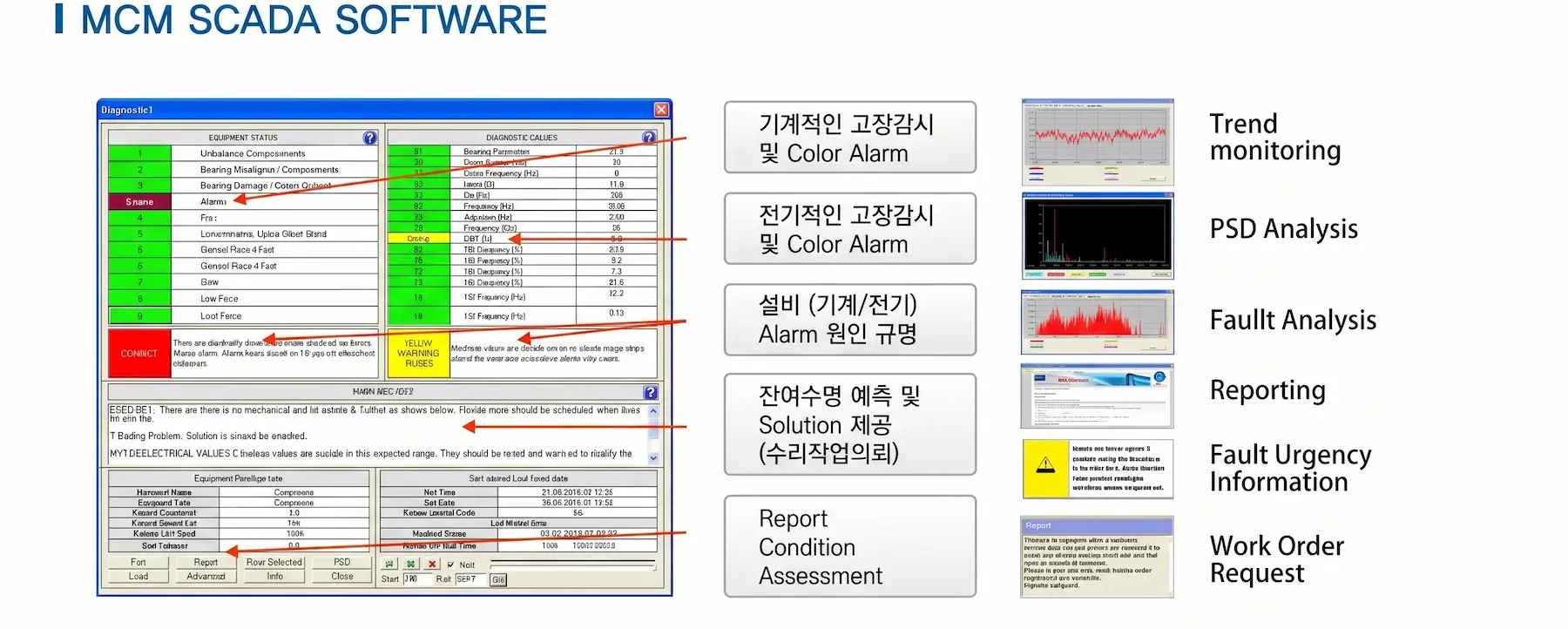

통합 관제 소프트웨어 화면과 주요 기능
※ 통합 관제 소프트웨어 주요 기능

적용 분야

멈추면 곤란한 회전기기, 사람이 자주 들여다보기 어려운 위치의 설비에 특히 맞습니다.

  • 수자원 · 상수도 — 취수·송수 펌프
  • 도로 · 터널 — 터널 내부 배기 팬
  • 지하철 역사 — 배기 팬, 공조 설비, 에스컬레이터
  • 원자력 — 방사선 관리구역 내 회전기기
  • 발전 · 철강 · 제지 · 시멘트 · 석유화학 — 공정 핵심 회전기기
  • 선박 · 중공업 — 추진 및 보조 기기
  • 공항 — 컨베이어, 무빙워크, 공조 설비
  • 환경 · 시설관리 — 공단 내 회전기기 통합 관제

도입 효과

계획 정비

고장 전에 징후를 잡아 돌발 정지를 계획 정비로 바꿉니다.

인력 부담 감소

파형 해석 전문 인력 없이도 판정 단계로 운영할 수 있습니다.

설치 부담 감소

기기별 센서 부착이 없어 초기 투자비와 운영비가 낮습니다.

제품 사양

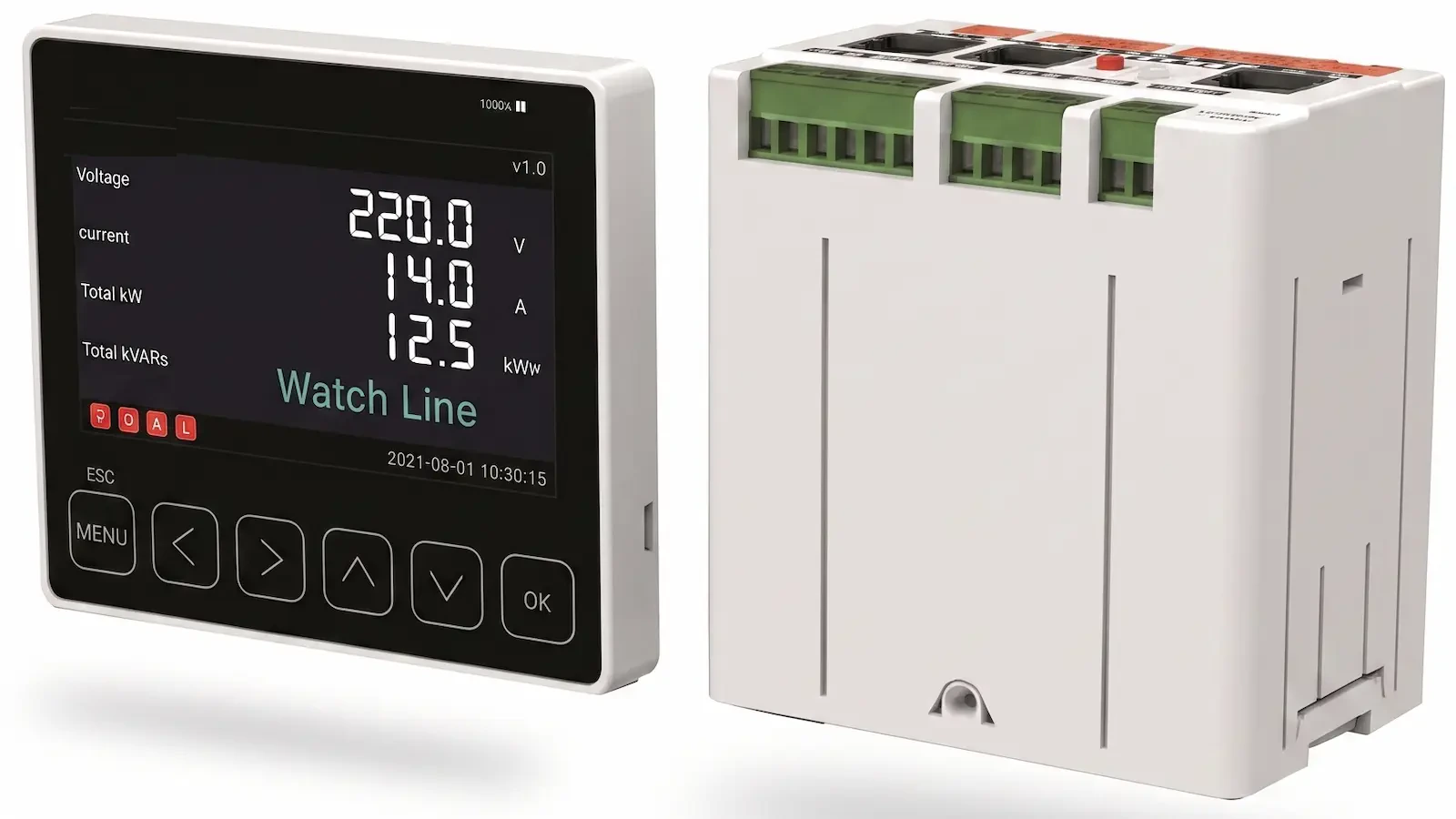

스마트 모터 진단 시스템 본체 — 패널 매입형 표시부와 후면 단자
※ 패널 매입형 본체 (좌: 표시부 / 우: 후면 단자부)
구성패널 매입형 · LCD 표시부 내장
패널 컷아웃91 × 91 mm
외형 치수W96 × H96 × L140 mm
입력3상 전압 · 전류
적용 전압3상 AC 220V ~ 7200V · 인버터 구동 모터 대응
변류기(CT)250Vac Cat II · 정확도 0.5% · 2차 5A 또는 1A
입력 정격전압 100 ~ 480V (2차) · 50 ~ 60Hz · 15W
통신RS485 Modbus · 이더넷 TCP/IP
원격 감시웹 HMI · SCADA · DCS 연계
디지털 출력릴레이 출력 1점 (NC/NO 지정 가능)
동작 환경0℃ ~ 40℃
보호 등급IP20
적용 규격EN61000, EN60950, EN55011, EN60555, EN50011F, EN60529, IEC529CE

※ 전압 범위와 구동 방식에 따라 적용 기종이 나뉩니다. 설비 조건을 알려주시면 적합한 기종과 상세 사양을 안내해 드립니다.

어느 설비에 맞는지 검토해 드립니다

설비 종류와 전압, 구동 방식을 알려주시면 적용 가능 여부를 검토해 드립니다.
필요하면 현장을 방문해 전기실 구성과 설치 조건을 확인합니다.
