실버 그라파이트 브러시

왜 실버 그라파이트인가

선박에서 검증된 방식

선박 추진 시스템과 엔진 프로펠러는 해수에 닿는 데다 프로펠러 소재 특성까지 겹쳐 상시로 전식이 발생합니다. 프로펠러와 엔진 축의 부식이 그만큼 빨라집니다.

축전류 예방 장치 가운데 선박에 가장 먼저 적용된 것이 실버 그라파이트 브러시입니다. 지금도 많은 대형 선박이 이 방식으로 축전류를 관리하며 유지·보수하고 있습니다. 주요 선박용 전기 추진 시스템에는 축전류 예방 장치가 기본으로 장착되어 출고되는 경우가 많습니다. 자세한 내용은 선박 추진 시스템 보호를 위한 축전류 예방 장치 설치 글에서 다룹니다.

특징

---

브러시 3종 비교

축전류 대응에 쓰이는 브러시 세 가지를 항목별로 비교했습니다.

	실버 그라파이트	카본 파이버	카본
이물질·외부 취약성	없음	없음	있음
정비 필요성	없음	없음	있음
RPM 영향	없음	없음	있음
설치 용이성	쉬움	어려움	쉬움
접촉면	일부분	전방위	일부분
고유저항	낮음	보통	높음
연속 사용 기간	10년 이상	20년 이상	1년 이내
가격	중가	고가	저가

카본 브러시는 저렴하지만 마모가 빨라 1년 이내에 교체해야 합니다. 카본 파이버는 수명이 길지만 가격이 높고 설치가 까다롭습니다. 실버 그라파이트는 그 중간에서 설치 편의와 수명을 모두 확보한 선택지입니다.

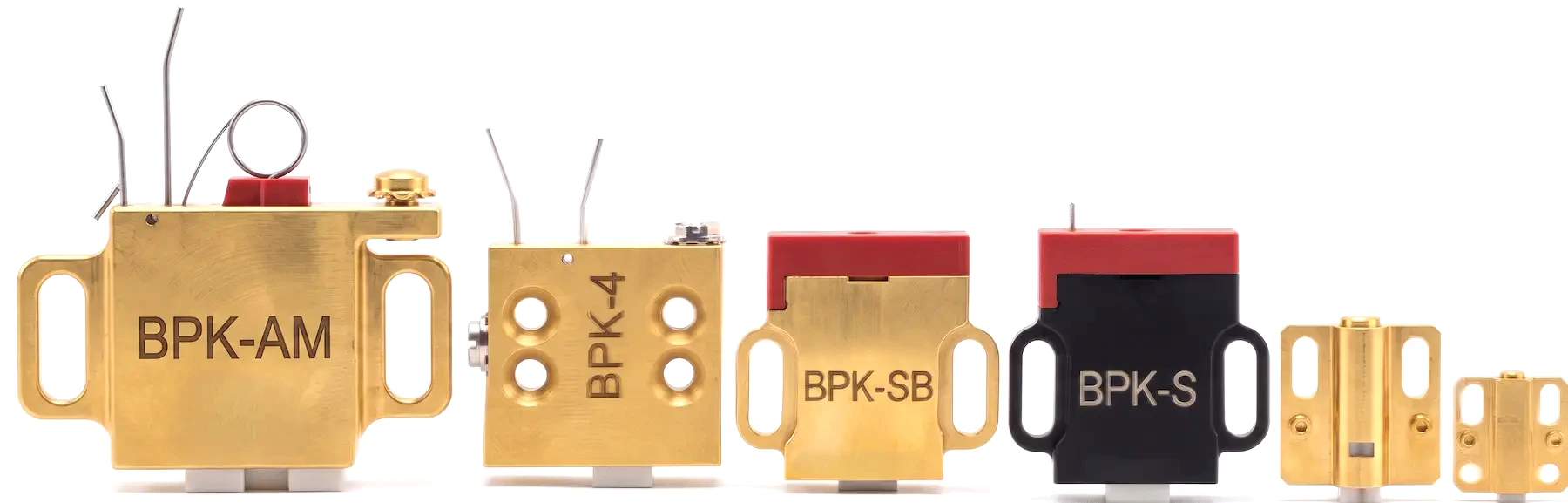

제품 종류

모터 축 직경에 따라 네 가지로 나뉩니다. 소형 가전 모터부터 대형 산업용 모터까지 대응합니다.

종류	IM2	IM5	4 / S / SB	AM
권장 축 직경	0 ~ 25 mm	25.1 ~ 50 mm	50.1 ~ 100 mm	100.1 ~ 200 mm
외형 크기 (mm)	6.1 × 19 × 19	8.2 × 25.4 × 25.4	11.4 × 41.4 × 38	16 × 53 × 32
브러시 크기 (mm)	3.2 × 4.75 × 25L	4.5 × 5.2 × 25L	9.5 × 6.3 × 25L	20 × 10 × 40L

표에 없는 규격은 주문 제작으로 공급할 수 있습니다.

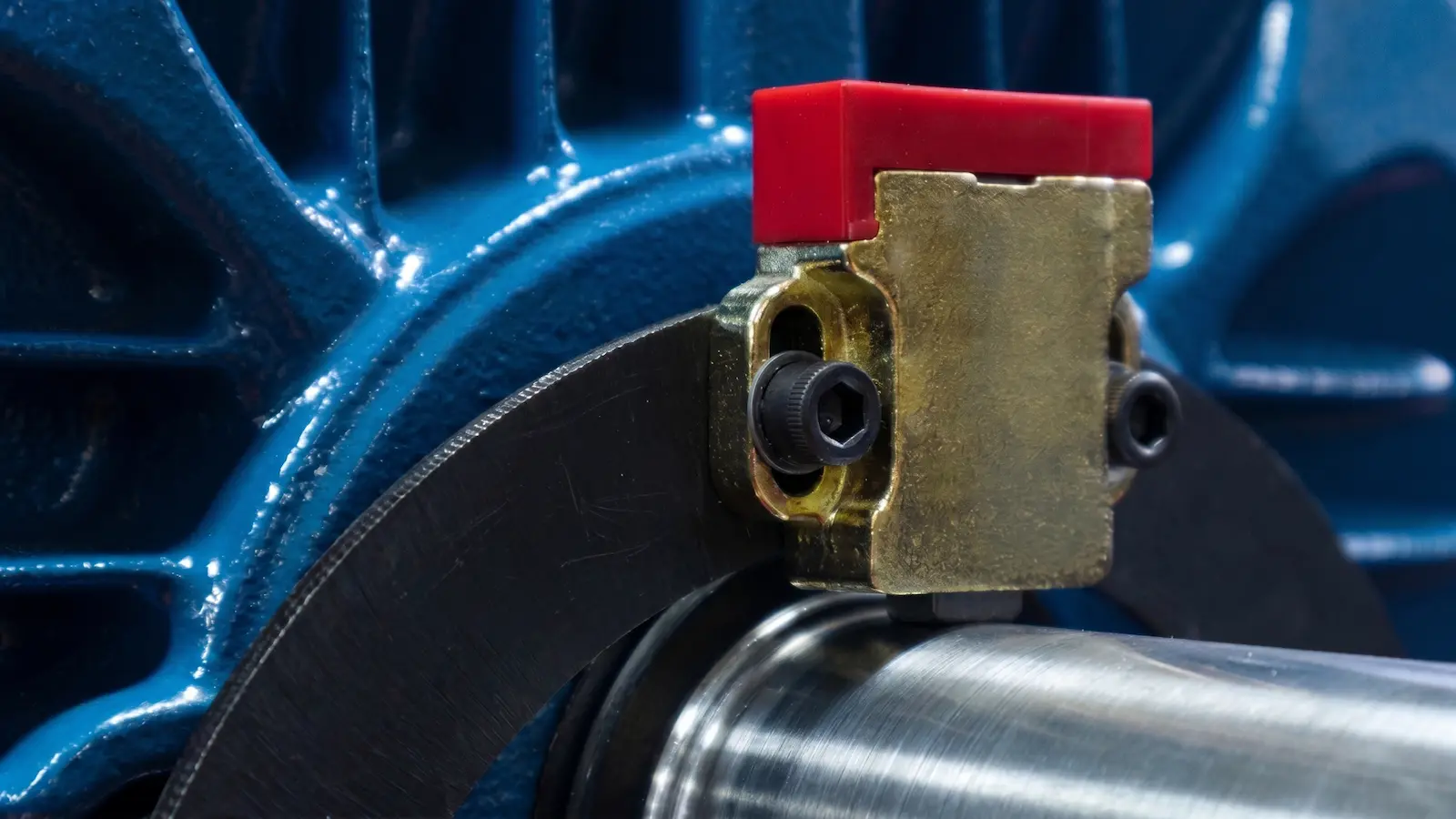

설치 방법

외관이 구리로 되어 있어, 페인트가 벗겨진 모터 본체에 볼트로 체결하면 바로 효과를 볼 수 있습니다.

볼트 체결이 어려운 경우에는 다음 방법을 씁니다.

• 브라켓 설치
• VHB 테이프 부착
• 듀얼 락 테이프 부착

이 경우 부착 후 접지 케이블을 연결해야 합니다. 제품마다 설치와 사용 방법이 다르므로 확인이 필요합니다.
