오실로스코프 없이 쓰는 축전압 측정 장비

운전 중인 모터의 축전압을 혼자서, 수 초 만에 측정합니다. 오실로스코프와 전문 인력 없이도 베어링 전식 위험을 현장에서 바로 확인할 수 있습니다.

왜 축전압을 측정하나

축전류 측정의 필요성이 널리 알려지지 않아 전문적인 측정 기기와 방법이 많지 않습니다. 축에 유기된 전류를 직접 재고 싶어도 측정 기기 운용상 어려움이 있어, 실무에서는 축전압을 측정해 모터 축 내 유기 전류나 순환 전류의 존재를 확인합니다.

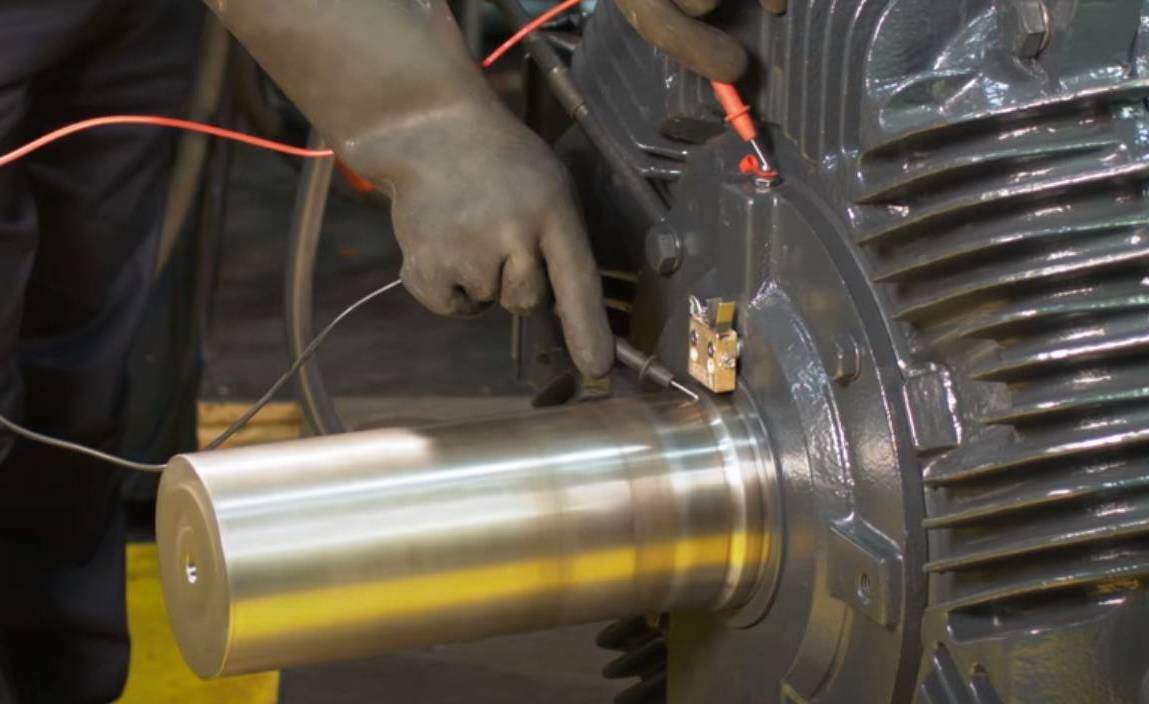

지금까지는 오실로스코프로 모터 축과 프레임(또는 접지) 사이를 측정하는 방식이 일반적이었습니다. 이 방식에는 네 가지 문제가 따릅니다.

인원
측정 장비 이동과 사용에 2명 이상이 필요합니다.

안전
기동 중인 축에 팁을 직접 접촉해야 해 위험하고, 팁이 손상됩니다.

오염
측정 후 그리스와 먼지로 장비가 오염돼 재정비가 필요합니다.

해석
파형 분석 노하우가 있는 전문가만 결과를 판단할 수 있습니다.

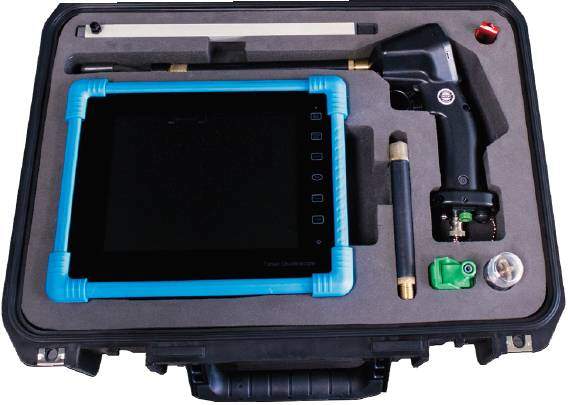

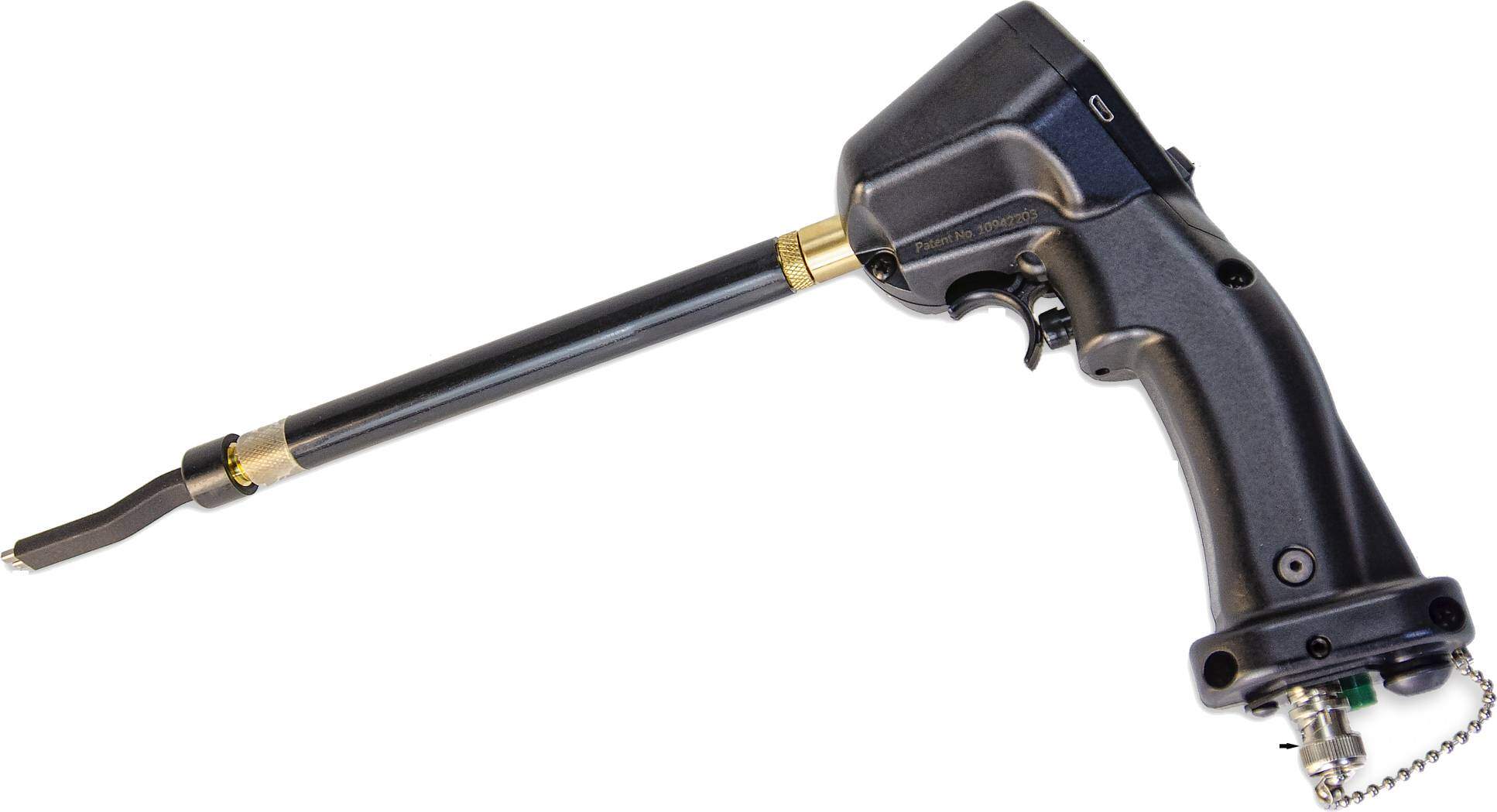

축전압 측정 장비는 위 단점들을 보완하기 위해 제작되었습니다. 휴대가 간편하고 사용법이 단순해 1명이 들고 다니며 모터 축전압을 측정할 수 있습니다.

1인 측정
휴대와 조작이 간편해 혼자서도 측정할 수 있습니다.

수 초 내 판정
측정 결과를 전면 LCD 화면으로 바로 보여줍니다.

정밀 측정
BNC 케이블로 오실로스코프에 연결할 수 있습니다.

부수적으로 축전류 저감 장치를 설치했을 때 효과가 있는지도 함께 확인할 수 있습니다.

측정하면 전면 LCD에 축전압 정보가 표시됩니다. 1V가 정상과 비정상을 가르는 기준입니다.

축전압 1V 이하 · 정상

축전압 1V 초과 · 비정상

※ 참조 사진은 기기 버전에 따라 화면이 다를 수 있습니다.

※ 오실로스코프는 필요에 따라 제외 가능합니다.

※ 축전압 측정 장비 사용법 (영상 속 기기와 실제 기기는 버전에 따라 화면이 다를 수 있습니다)

전압을 재는 방법 외에 베어링 내 방전을 측정하는 간이 장비도 있습니다. 다만 통상적으로는 수치화가 가능한 축전압을 기준으로 표시합니다.

테라비스는 축전압 측정과 베어링 전식 진단에 관한 노하우를 축적해 왔습니다.
전화나 이메일로 무료 상담해 드리며, 필요하면 현장을 방문해 분석과 대안을 제시합니다.

TEL 061-793-9597 · support@teravis.com
