건물과 공장에서 낭비되는 전력은 20% 이상으로 추정됩니다. 전력 관리 시스템(PMS)은 어디서 얼마나 새는지를 측정해 눈에 보이게 만듭니다.
왜 필요한가

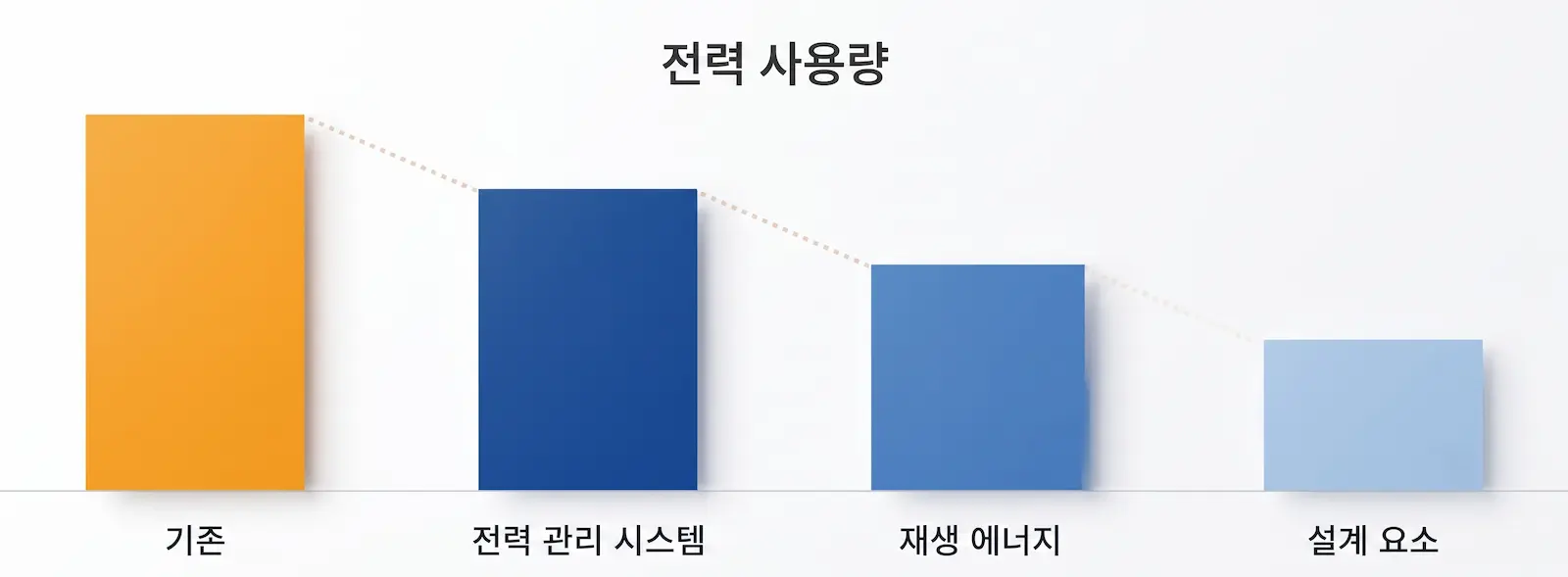

건축물은 가장 많은 동력원을 소비하며 지속해서 증가하는 추세입니다. 2020년 기준 2010년 대비 약 30% 가량 동력원 사용이 늘었으며 그중 낭비되는 동력원은 20% 이상으로 추측되고 있습니다. 이에 따라 건축물 동력원 사용 절감 및 온실가스 감축에 기여할 수 있는 전력 관리 시스템(Power Management System)이 주목받고 있습니다.
적용 대상
신축 건물
연면적 1,000㎡ 이상 신축 건축물과 30세대 이상 공동주택은 제로 에너지 건축물 인증 대상이라 전력 관리 시스템 도입이 필요합니다. 2030년부터 500㎡ 이상으로 확대됩니다.
기존 건물
사용 실태를 먼저 파악해야 개선할 수 있습니다. 회로별 계측으로 낭비 지점을 찾아내면 운영 개선의 근거가 생깁니다.
공장
전력 절감과 함께 온실가스 배출 관리가 필요한 곳. 공정별 측정으로 낭비 요소를 찾아냅니다.
도입 효과
규제 대응
제로 에너지 건축물 인증 대상 건축물의 요건을 충족합니다.
계측·가시화
회로별 사용량과 피크 시각을 실시간으로 확인합니다.
탄소 관리
사용량 데이터로 탄소 배출을 산출해 배출권 시장에 대비합니다.
시스템 구성
분전반 안의 CT가 전류를 수집하고, 멀티 채널 미터가 이를 계측합니다. 단독 처리는 분전반 외부 패널로, 아파트나 공장처럼 규모가 큰 사업장은 이더넷으로 서버에 보내 축적·분석합니다.
STEP 1
CT — 전류 수집
분전반 안에 설치되어 회로별 전류 정보를 수집합니다.
STEP 2

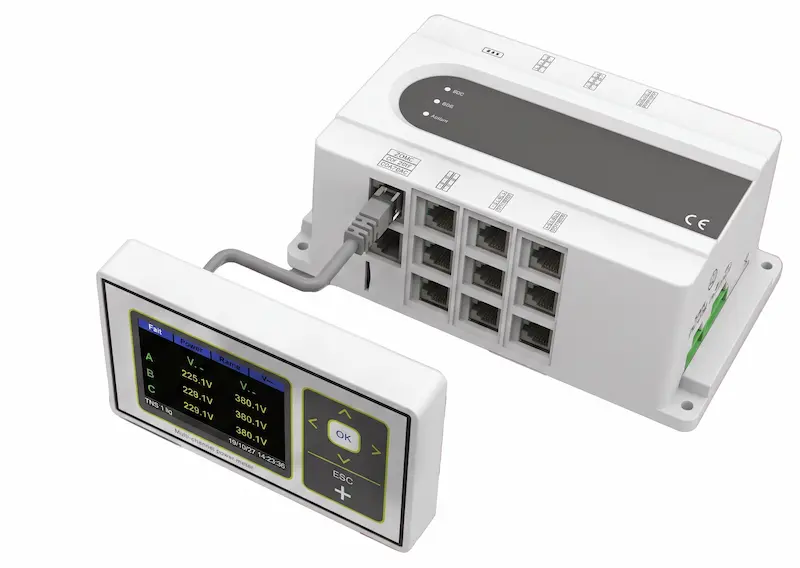

스마트 멀티 채널 미터 — 계측
CT가 모은 정보를 계측합니다. 단독 처리 시 분전반 외부 패널에서 사용량을 확인할 수 있습니다.
STEP 3

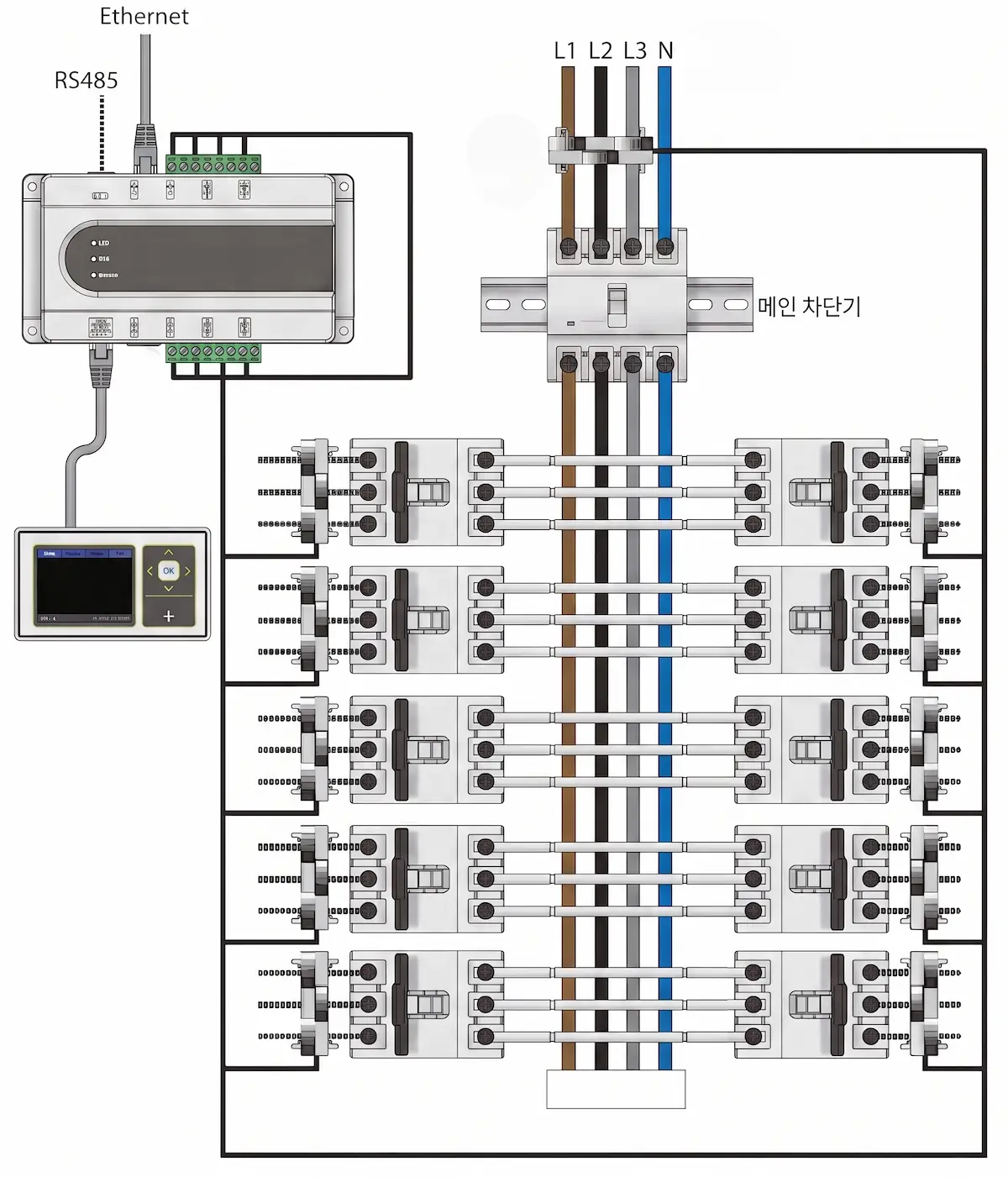

분전반 설치
멀티 채널 미터와 CT가 분전반 안에 함께 설치됩니다.
STEP 4

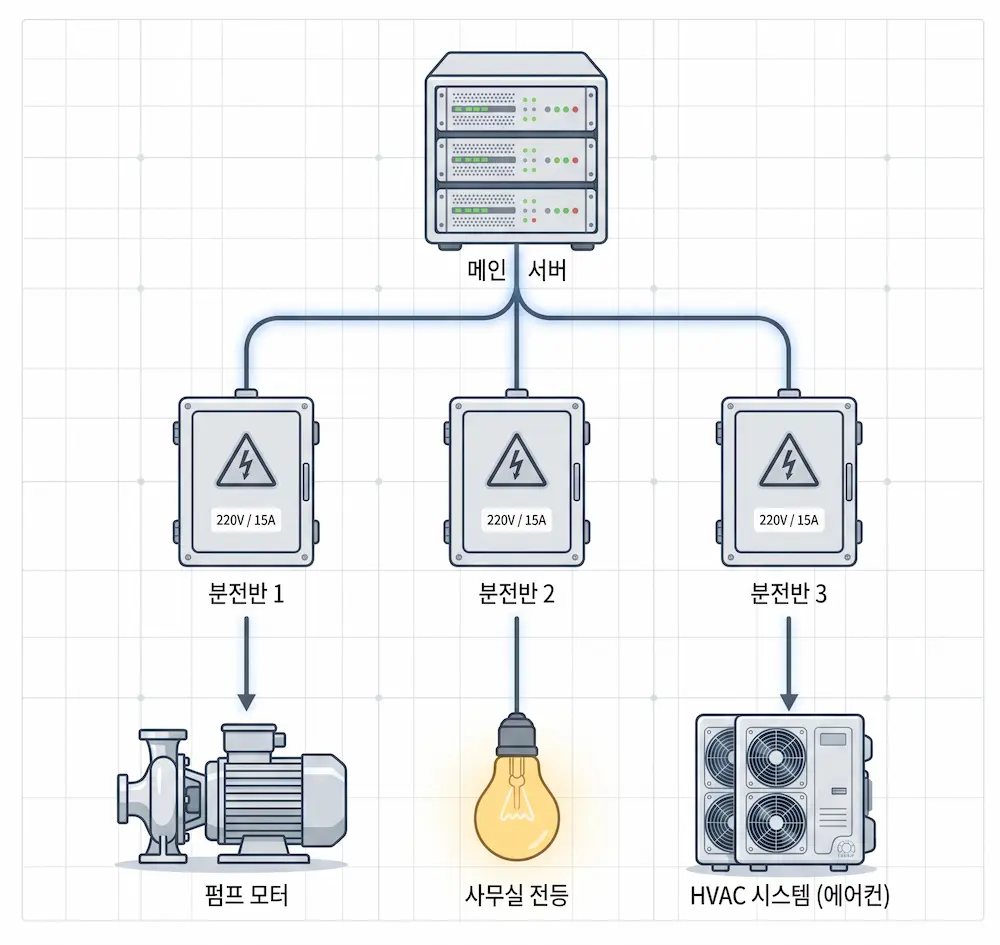

서버 — 축적과 분석
아파트·공장 등 규모가 큰 사업장은 이더넷 통신으로 서버에 전송해, 필요한 정보로 가공·축적·분석합니다.
제품 사양
테라비스가 공급하는 다채널 전력 계측기의 주요 사양입니다. 수배전반·분전반의 인입과 분기 회로를 동시에 계측합니다.
| 측정 항목 | 상전압 · 선간전압 · 선전류 · 주파수 · 유효/무효/피상 전력 · 전력량 · 역률 · 전압/전류 불평형률 |
| 정밀도 | IEC 62053-21 / 22 기준 0.5 / 1.0 Class |
| 결선 방식 | 1P2W · 1P3W · 3P3W · 3P4W (한 기종으로 대응) |
| 통신 | RS485 시리얼 · 이더넷(옵션 모듈) |
| 설치 | 분전반 내 설치, CT로 회로별 전류 수집 |
※ 측정 가능한 회로 수는 결선 방식과 구성에 따라 달라집니다. 정확한 수량은 문의해 주시면 안내해 드립니다.

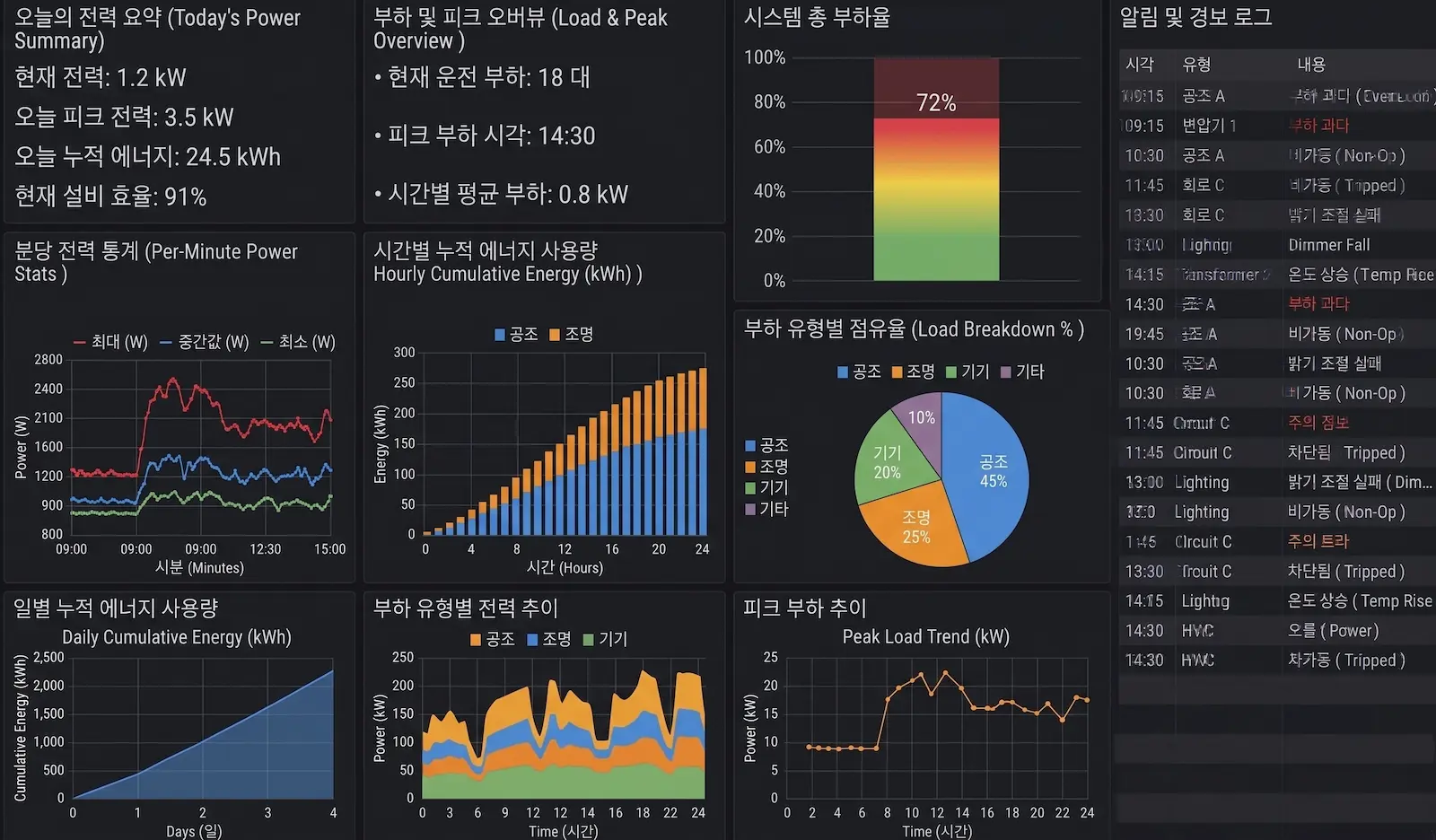

소프트웨어
분석 항목
사용량
누적·시간별·총 사용량
패턴
사용 패턴과 피크 사용량
진단
전력 진단과 알람
타사 소프트웨어와 다른 점
- 사용량 표시에만 그치지 않고 피크·경고 등 실제 관리에 필요한 기능에 초점을 맞췄습니다.
- 시스템 구입 시 소프트웨어 가격이 포함되어 있습니다.
- 소프트웨어 코드를 공개해, 나중에 장비를 추가해도 설정이 쉽습니다.
- 웹으로 구동되어 어디서든 접속할 수 있습니다.
도입 절차
01
문의
전화나 이메일로 설비 상황을 알려 주세요.
02
현장 실사
분전반 구성과 계측할 회로를 확인합니다.
03
설계
계측 항목과 CT 사양, 통신 방식을 정합니다.
04
설치
기존 분전반에 계측기와 CT를 설치합니다.
05
시운전
계측값을 확인하고 소프트웨어를 설정합니다.
자주 묻는 질문
기존 분전반에도 설치할 수 있나요?
가능합니다. 분전반을 새로 교체할 필요 없이 기존 분전반 안에 계측기와 CT를 설치합니다. 현장 실사에서 분전반 여유 공간과 회로 구성을 확인한 뒤 설치 방식을 정합니다.
무료 상담을 받아보세요
주식회사 테라비스는 수년간 축적된 전력 관리 노하우를 가지고 있습니다.
전화나 이메일로 무료 상담해 드리며, 필요 시 현장을 방문해 분석과 대안을 제시하고 적합한 제품을 추천해 드립니다.
TEL 061-793-9597 · support@teravis.com
