상시형 모터 진단 장치

모터만 봐서는 원인을 모릅니다

인버터로 돌리는 설비가 멈추면 먼저 원인이 모터인지, 인버터인지, 공급 전원인지부터 갈라야 합니다. 모터만 따로 진단하면 인버터 쪽 이상은 보이지 않습니다.

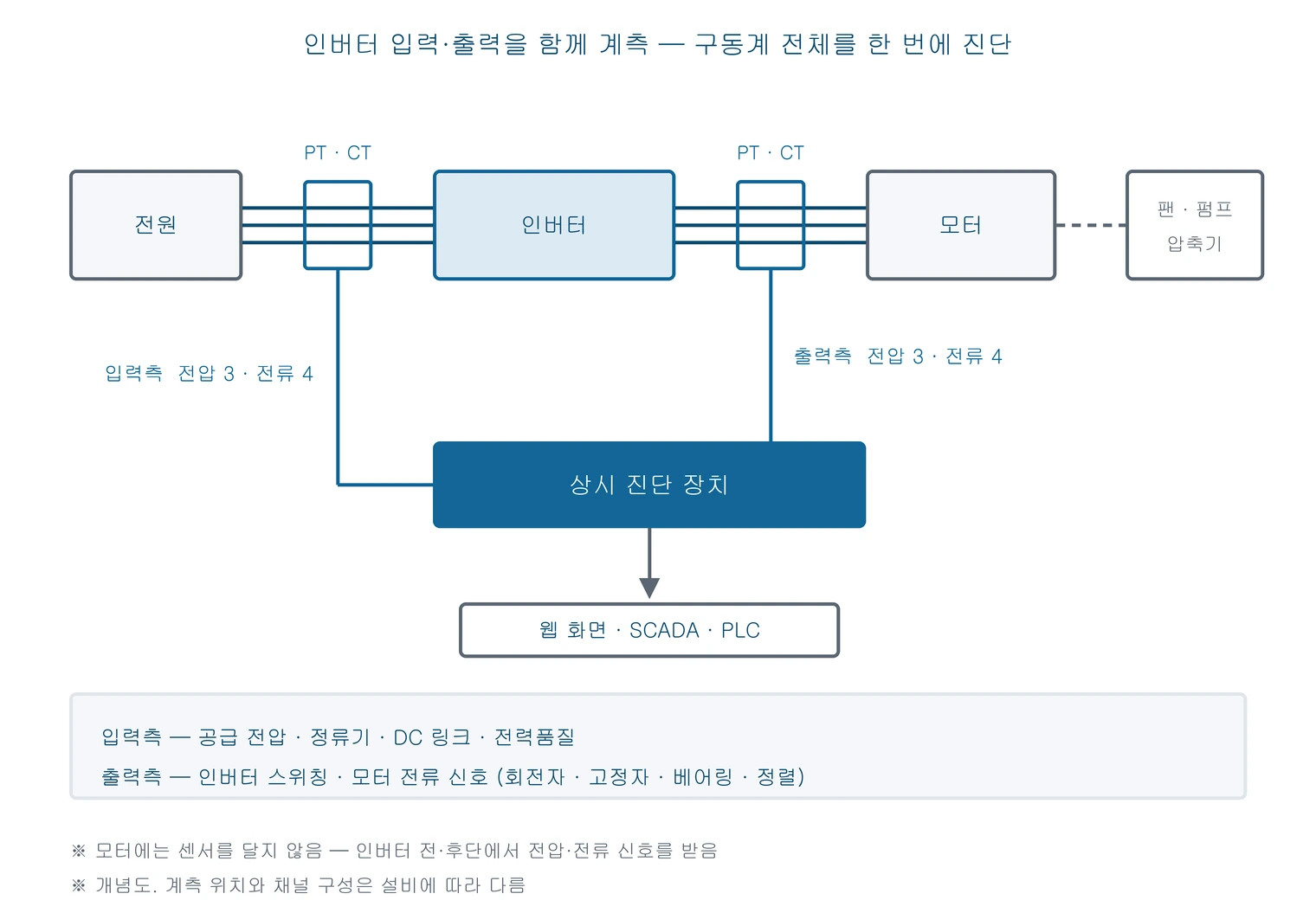

이 장치는 인버터의 입력측과 출력측 전압·전류를 함께 계측합니다. 전원에서 인버터, 모터, 부하설비까지를 하나의 구동계로 보고, 이상이 어디서 시작됐는지 범위를 단계적으로 좁힙니다. 전류로 결함을 읽는 원리는 스마트 모터 진단 시스템에 정리해 두었습니다.

파형 분석에 더해 운전 상태, 부하 변동, 계절 변화 같은 조건을 함께 학습해, 설비마다 정상 범위를 따로 잡습니다.

---

무엇을 진단하나

소프트 풋은 설비 다리 한쪽이 베이스에 제대로 붙지 않은 상태입니다. 볼트를 조이면 프레임이 비틀려 정렬이 틀어지고, 진동이 늘어 베어링이 일찍 상합니다. 토크 리플은 출력 토크가 주기적으로 출렁이는 현상으로, 저속 운전이 불안해지고 소음과 베어링 마모가 늘어납니다.

인버터 쪽에서 보는 것

모터 진단 장비 대부분이 모터 전류만 봅니다. 이 장치는 인버터 자체의 상태를 함께 봅니다.

진단 항목	이런 이상을	이것으로 봅니다
부하	과부하 · 효율 저하	전류 실효값 · 전류 불평형 · 크레스트 팩터 · 고조파
케이블 연결	접속 불량 · 전압 강하 · 국부 발열	상전류 불평형 · 저항 불평형
소음 · 진동	인버터 비정상 동작 징후	전압 · 전류 스펙트럼 변화
발열	절연 열화 · 수명 단축	전류 실효값 · 전류 고조파 왜형률 · K-팩터 · 직류 성분
입력 전압	오동작 · 과열 · 조기 고장	실효값 · 변동 · 불평형 · 고조파 · 위상
DC 링크	트립 · 고조파 증가 · 모터 성능 저하	직류 성분 · 과도 과전압 · 고조파

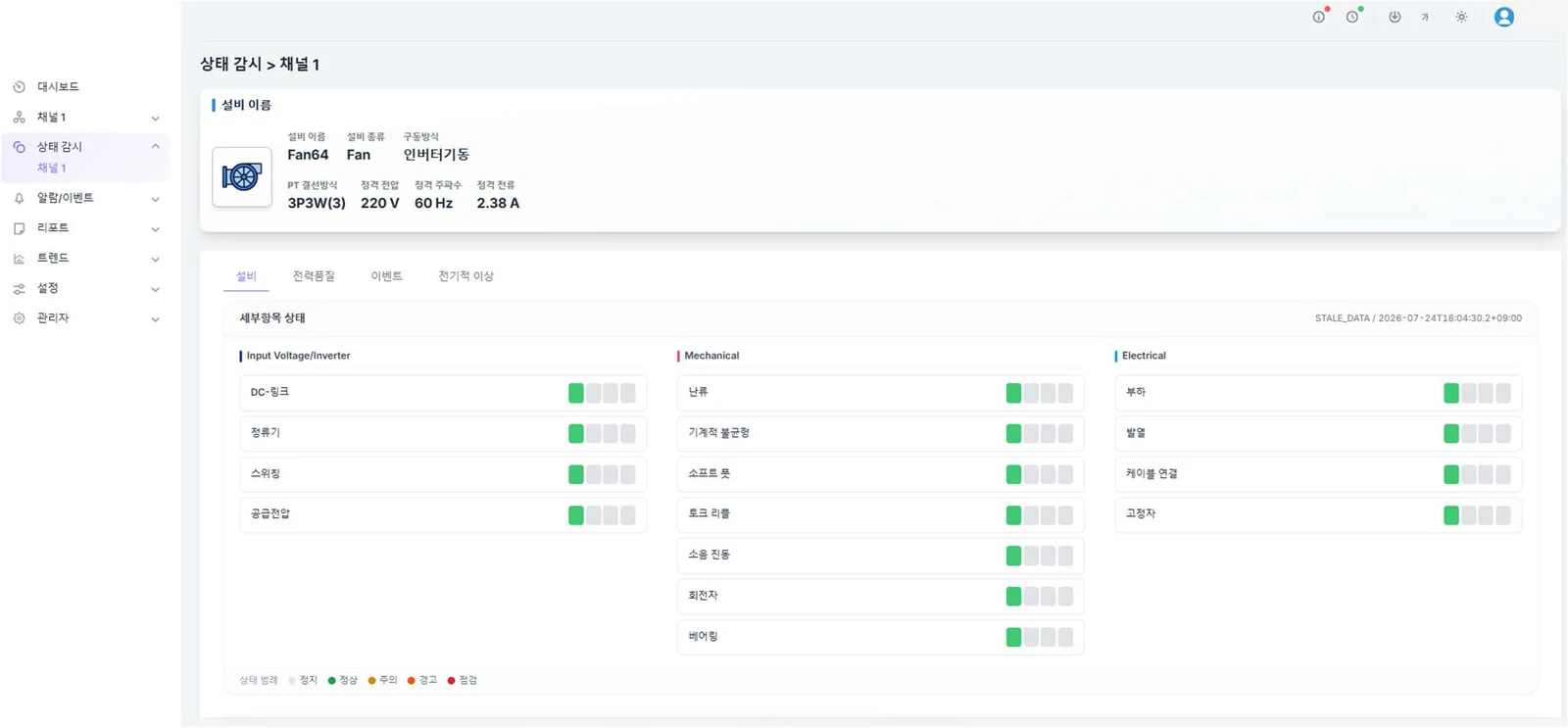

인버터는 대표적인 비선형 부하라 고조파와 파형 왜곡을 함께 봐야 합니다. 전압·전류의 실효값과 위상, 불평형, 고조파 왜형률, 영상분·역상분, 역률, 전력량, 직류 성분을 상시 기록합니다. 순간 전압 강하(Sag)·상승(Swell)·정전·과도 전압 같은 전력 이벤트도 따로 잡아, 모터 고장인지 인버터 이상인지 전원 계통 문제인지를 가릅니다.

---

웹 화면에서 바로 확인합니다

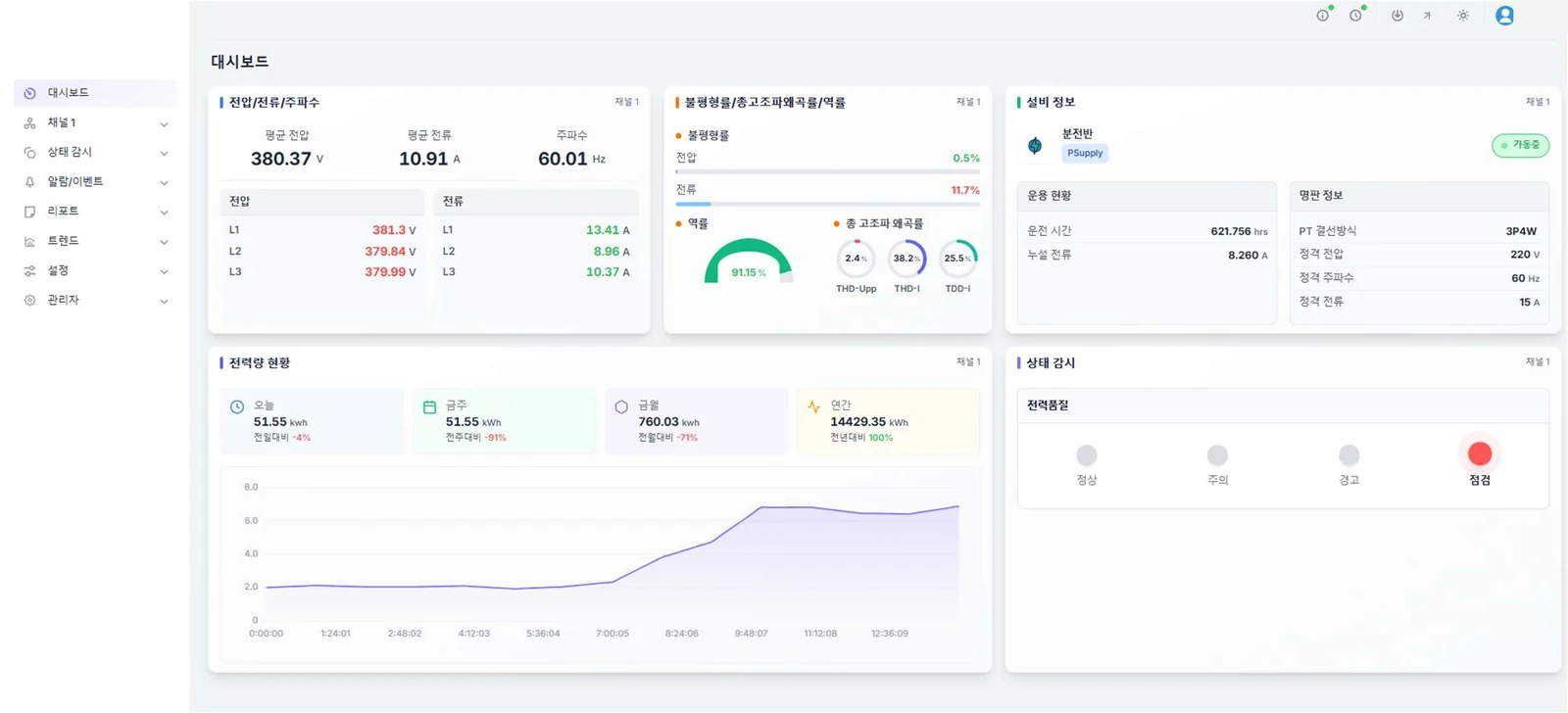

별도 프로그램을 설치하지 않고 웹 브라우저로 현장이나 원격에서 봅니다. 대시보드 한 화면에 전압·전류·주파수, 불평형률, 고조파 왜형률, 역률, 전력량과 설비 상태가 함께 나옵니다.

• 추이 — 전력, 전력품질, 진단 상태를 시간축으로 쌓아 열화가 진행되는 흐름을 단계로 봅니다
• 리포트 — 계측·진단 결과를 조회하고 출력·내려받기해 정기 보고와 이력 관리에 씁니다
• 알림 — 이상 징후나 전력 이벤트가 생기면 바로 알려 줍니다

기존 시스템과 연결됩니다

이더넷(Modbus TCP)과 RS485(Modbus RTU)를 모두 지원해 SCADA·HMI·PLC와 바로 연동합니다. 이더넷 포트가 둘이라 외부 스위치 없이 장치끼리 이어 연결할 수 있고, RS485로는 최대 1,200m · 32대까지 연결합니다. MQTT와 REST API로 상위 플랫폼이나 클라우드에도 데이터를 보낼 수 있습니다.

판넬에 설치하지 않고 한 번 재 보고 싶다면 휴대형 모터 진단 장비로 먼저 확인할 수 있습니다.

---

제품 사양

계측	3상 전압 · 전류
결선	3상 3선 · 3상 4선
전류 채널	8채널 (인버터 입력 · 출력 동시 계측)
파형 수집	24비트 · 8kHz
계측 샘플링	32kHz
정확도	전압 · 전류 ±0.2%
통신	이더넷 (Modbus TCP · 2포트) · RS485 (Modbus RTU)
연동	MQTT · REST API
화면	내장 웹 서버 (브라우저 접속)
저장	SD 카드 최대 512GB
환경 센서	최대 32개 연결
전원	DC 24V
외형 치수	W125 × H58 × D74 mm

※ 설비 전압과 구동 방식에 따라 계측 구성과 설치 방식이 달라집니다. 설비 조건을 알려주시면 적합한 구성과 상세 사양을 안내해 드립니다.
