휴대형 모터 진단 장비

상시 감시 전에 한 번 재 보려면

상시형 진단 장치는 판넬에 설치해 설비를 계속 지켜봅니다. 하지만 모든 설비에 상시 장치를 달 필요는 없습니다. 설비 대수가 많은 현장, 상태가 의심스러운 설비를 먼저 가려내고 싶을 때, 정비 전후를 비교하고 싶을 때는 휴대형으로 한 번 재는 편이 맞습니다. 두 방식을 나란히 비교한 표는 스마트 모터 진단 시스템에 있습니다.

---

연결은 판넬에서 합니다

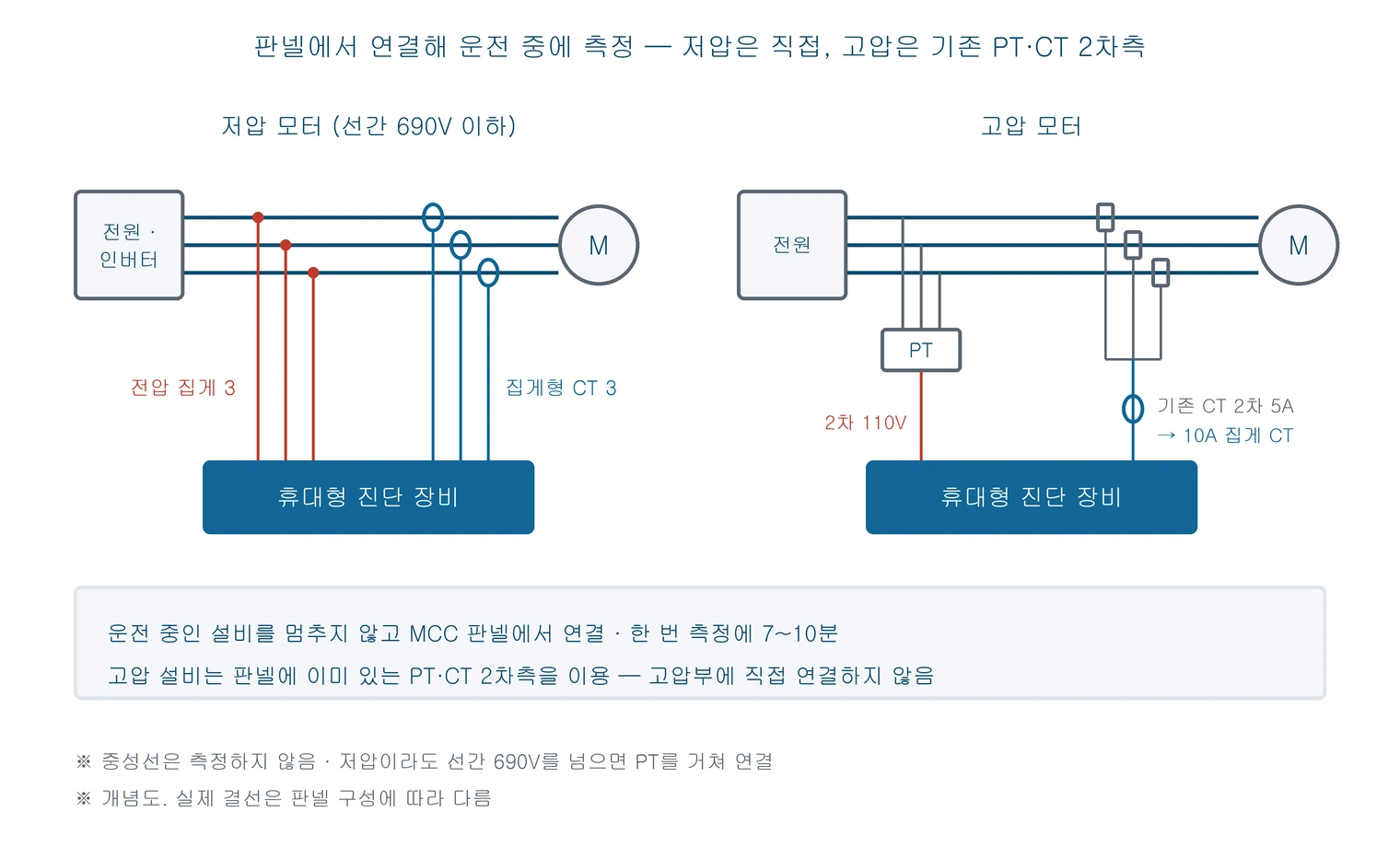

저압 모터(선간 690V 이하)는 전압 집게와 집게형 CT를 전선에 바로 물립니다. 고압 모터는 판넬에 이미 설치된 PT·CT의 2차측(110V · 5A)에서 신호를 받아 잽니다. 운전 중에 재므로 설비를 세우지 않아도 됩니다.

집게형 CT는 10A · 100A · 600A 세 가지로, 모터 크기에 맞춰 고릅니다. 10A는 소형 모터와 고압 모터 CT 2차측, 100A는 중형, 600A는 대형 모터용입니다.

무엇을 진단하나

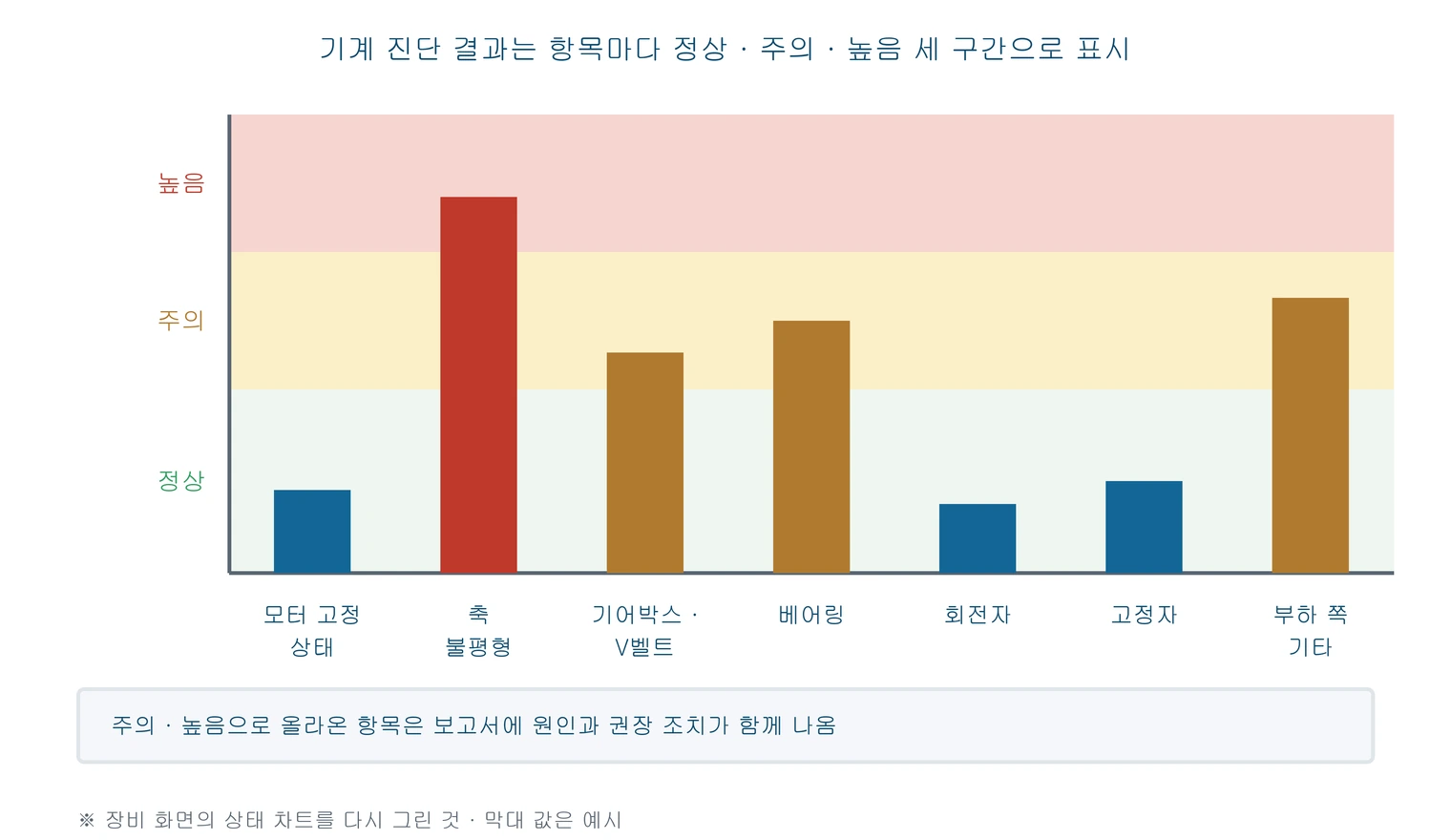

기계 진단 항목은 정상 · 주의 · 높음 세 구간으로 나뉘어 차트로 나옵니다. 에너지 효율 분석은 모터 정격과 운전 시간 같은 정보를 미리 넣어 두어야 계산됩니다.

---

측정이 끝나면 보고서가 나옵니다

• 진단 요약 — 모터 정보와 항목별 상태
• 원인 분석 — 이상이 잡힌 기계 항목의 원인
• 전기 상태 — 역률, 부하율, 전압·전류 불평형률, 고조파
• 스펙트럼 분석 — 이상이 나타난 주파수
• 권장 조치와 결론 — 즉시 · 1~2달 안 · 장기로 나눈 조치

종합 보고서는 측정 데이터를 클라우드 서버로 보내 만들어지므로 측정 현장에 Wi-Fi 연결이 필요합니다.

장비 구입과 출장 진단

제품 사양

측정	3상 전압 · 전류 (중성선은 측정하지 않음)
샘플링	2.5kHz
측정 시간	한 번에 7~10분
전압 입력	선간 최대 690V · 20~120Hz
전류 입력	분할형 집게 CT 10A · 100A · 600A (구경 60mm) · 정밀도 0.5%

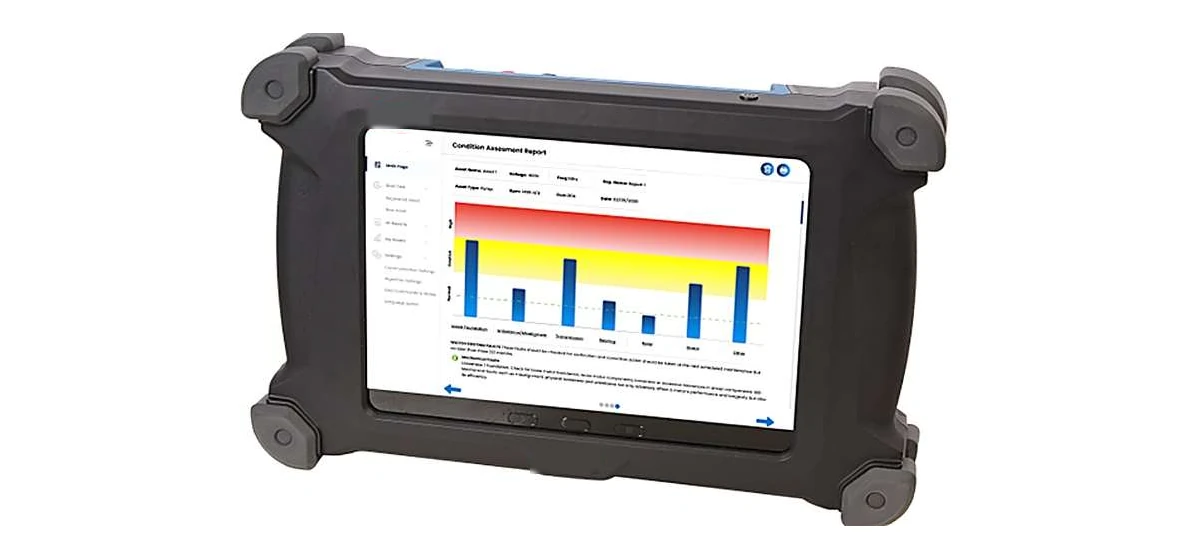

화면	10.1인치 터치
저장	64GB
통신	Wi-Fi (보고서 전송 · 클라우드 연동)
배터리	7,600mAh 리튬 폴리머
보호 등급 · 사용 온도	IP54 · −10~+50℃
치수 · 무게	354 × 233 × 70mm · 2kg
구성품	본체 · 집게형 CT 3 · 전압 측정 케이블 3 (퓨즈 내장) · 전류 측정 케이블 3 · 계측 프로브

※ 설비 전압과 모터 크기에 따라 CT 구성이 달라집니다. 설비 조건을 알려주시면 맞는 구성을 안내해 드립니다.
