주택용 차단기와 산업용 차단기는 무엇이 다른가요?

고르는 문제가 아니라 규정으로 정해져 있습니다. 일반인이 접촉할 우려가 있는 장소에는 주택용을 시설해야 합니다. 차단기가 자꾸 떨어진다고 산업용으로 갈아 끼우는 것은 규정 위반이면서, 얻는 것보다 잃는 것이 큽니다.

주택용을 산업용으로 바꾸는 것 — 규정 위반입니다

차단기가 자꾸 떨어진다고 주택용을 산업용으로 갈아 끼우는 경우를 현장에서 봅니다. 산업용은 정격감도전류를 100mA·200mA 로 고를 수 있고 시연형도 있어서, 바꾸고 나면 실제로 조용해집니다. 그런데 이건 해서는 안 되는 선택입니다.

KEC 212.3.4 제3항이 이렇게 정하고 있습니다.

일반인이 접촉할 우려가 있는 장소(세대내 분전반 및 이와 유사한 장소)에는 주택용 배선차단기를 시설하여야 하고

※ 판단 기준은 「집이냐 공장이냐」가 아니라 「일반인이 만질 수 있느냐」입니다. 공장이라도 사무동이나 복도 분전반처럼 전기를 모르는 사람이 열 수 있는 자리면 여기에 걸립니다.

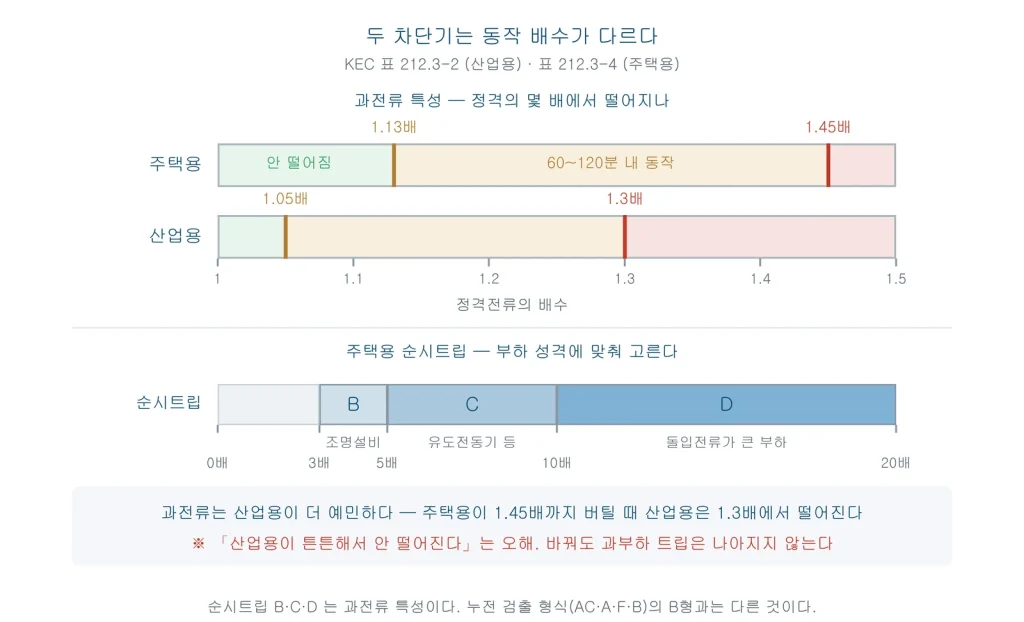

두 차단기는 무엇이 다른가

같은 「차단기」지만 따르는 규격과 시험 기준이 다릅니다.

	주택용	산업용
규격	KEC 표 212.3-3 · 212.3-4	KEC 표 212.3-2
부동작전류	1.13배	1.05배
동작전류	1.45배	1.3배
순시트립 (과전류 특성)	B · C · D 로 규격화	제조사가 정함
쓰는 곳	일반인이 접촉할 우려가 있는 장소 — 의무	관리자만 접근하는 설비

주택용의 순시트립은 부하 성격에 맞춰 세 가지로 나뉩니다. ※ 이것은 과전류 특성이지 누전과는 무관합니다.

타입	순시트립 범위	맞는 부하
B	3In 초과 ~ 5In 이하	조명설비, 기동전류가 낮은 부하
C	5In 초과 ~ 10In 이하	기동전류가 보통인 부하 (유도전동기 등)
D	10In 초과 ~ 20In 이하	돌입전류가 큰 부하

바꾸면 무엇을 잃나

첫째, 감전보호입니다. 정격감도전류를 30mA 에서 100mA 로 올리면 차단기는 조용해지지만, 사람이 감전됐을 때 떨어지는 기준도 그만큼 올라갑니다. 30mA·0.03초는 심실세동을 막기 위해 정해진 값입니다. 그 선을 넘기면 차단기가 있어도 사람은 보호받지 못합니다.

둘째, 과전류 쪽은 오히려 손해입니다. 위 표를 보시면 산업용이 1.05배에서 부동작 · 1.3배에서 동작이라 주택용(1.13 / 1.45)보다 과부하에 더 예민합니다. 「산업용이 튼튼해서 안 떨어진다」는 오해입니다. 산업용을 끼워도 과부하로 떨어지는 문제는 나아지지 않고, 오히려 더 빨리 떨어질 수 있습니다.

셋째, 순시트립을 고를 수 없게 됩니다. 주택용은 B·C·D 로 규격화돼 있어 부하 성격에 맞는 것을 고르면 되는데, 조명 회로에 D형을 쓰거나 전동기 회로에 B형을 쓰면 그것만으로도 오동작합니다. 차단기를 바꾸기 전에 지금 타입이 부하에 맞는지부터 보는 편이 낫습니다.

정리하면 — 떨어지는 것을 멈추려고 차단기를 바꾸는 방향은 대체로 틀렸습니다. 회로를 나누는 쪽이 규정에도 맞고 비용도 적게 듭니다.

「형식」이 세 가지라 헷갈립니다 — B형이 두 번 나옵니다

차단기 사양서를 보면 알파벳이 여기저기 붙어 있는데, 서로 다른 세 가지 축입니다. 이걸 갈라 놓지 않으면 대화가 어긋납니다.

축	무엇을 정하나	표기
과전류 순시트립	돌입전류에 안 떨어지게 — 누전과 무관	B · C · D
누전 검출 형식	어떤 파형의 지락까지 잡나	AC · A · F · B
누전 감도	몇 mA 에서 떨어지나	15 · 30 · 100 mA …

「B형」이 첫째 줄과 둘째 줄에 모두 나옵니다. 완전히 다른 것입니다.

순시트립 B형	정격의 3~5배에서 순시 동작. 조명 회로용
검출 형식 B형	직류·고주파 지락까지 검출. 인버터 설비용

인버터 설비에 B형이 필요하다고 할 때의 B형은 둘째입니다. 조명 회로에 쓰는 순시트립 B형과는 아무 관계가 없습니다.

그리고 이 축들이 한 제품에 겹쳐 있습니다. 주택용 분전반에 쓰는 것은 대개 과전류 보호를 겸한 누전차단기(KS C IEC 61009 계열, RCBO)라 과전류 특성과 누전 특성을 함께 가집니다. 누전만 하는 제품(KS C IEC 61008 계열)에는 순시트립 표기가 없습니다.

조항과 표는 한국전기설비규정(KEC) 212.3.4 및 표 212.3-2 · 212.3-3 · 212.3-4 를 정리한 것입니다. 누전 검출 형식(AC · A · F · B)은 KS C IEC 62423 계열, 과전류 보호 겸용 누전차단기는 KS C IEC 61009 계열, 누전 전용은 61008 계열입니다. 제품 선정은 제조사 사양서와 감리 의견을 함께 확인하시기 바랍니다.
